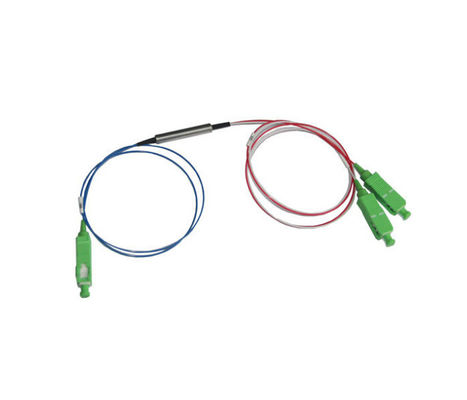

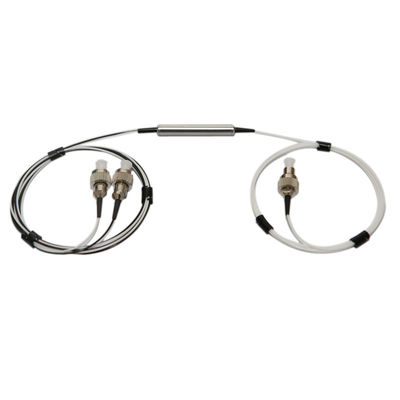

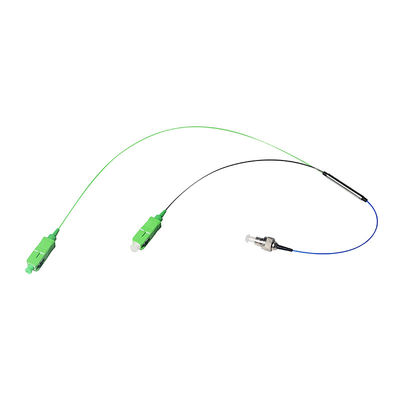

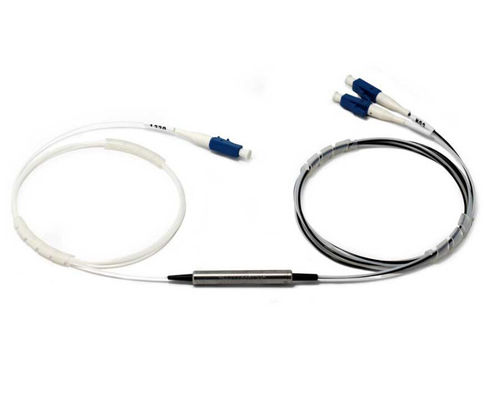

Filtro Divisor PLC de Fibra Óptica 1310nm WDM CWDM DWDM
| Model No.: | Optical FWDM Splitter | Input/Output connector: | FC, SC, LC optional |
| Channel Wavelength: | 1310nm/1490nm/1550 nm | Coupling ratio(%): | 1-99 |
| Storage Temperature: | -40℃~+85℃ | Use: | FTTX |
| High Light: | 1310nm WDM CWDM DWDM,Filtro divisor plc WDM,Fibra Óptica CWDM DWDM |
||
Fibra óptica Plc Splitter Filter 1310nm WDM CWDM DWDM
Mini FWDM 1 em 2 splitter plc de fibra óptica Filtro WDM para 1310 1490 1550 nm
Aplicações
Monitorização do sistema
Transmissores e fibras
Amplificadores de fibra óptica
Sistema CATV
Sistema FTTH
Características e vantagens:
Ampla faixa de comprimento de onda
Baixa perda de inserção
Isolamento de alto canal
Alta estabilidade e fiabilidade
Especificações
|
Parâmetros
|
Unidade
|
Especificações
|
||||
|
1
|
Faixa de comprimento de onda operacional
|
nm
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
Espaçamento entre canais
|
---
|
20 nm
|
100 GHz
|
||
|
3
|
Banda de passagem de canal (@-0,5dB largura de banda)
|
nm
|
UTI ± 6.5
|
UT ± 0.125
|
||
|
4
|
Quantidade do canal
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
Max. Passa a Banda Ripple.
|
dB
|
< 0.35
|
< 0.4
|
||
|
6
|
Perda máxima de inserção do canal
|
dB
|
≤ 1.8
|
≤ 3.0
|
≤ 2.0
|
≤ 3.2
|
|
7
|
Min. Isolamento do canal adjacente
|
dB
|
> 30
|
> 25
|
||
|
8
|
Min. Isolamento de canais não adjacentes
|
dB
|
> 45
|
> 35
|
||
|
9
|
Min. Isolamento do canal expresso
|
|
> 13
|
> 12
|
||
|
10
|
Min. Perda de retorno
|
dB
|
≥ 45
|
|||
|
11
|
Max. PDL
|
dB
|
< 0.1
|
< 0.1
|
< 0.20
|
< 0.30
|
|
12
|
Perda de inserção Sensibilidade à temperatura
|
dB/°C
|
< 0.005
|
|||
|
13
|
Mudança de temperatura de comprimento de onda
|
nm/°C
|
< 0.002
|
|||
|
14
|
Máximo de potência
|
mW
|
300
|
|||
|
15
|
Directividade
|
dB
|
≥ 50
|
|||
|
16
|
Intervalo de temperatura de operação
|
°C
|
-40 a +80
|
|||
|
17
|
Intervalo de temperatura de armazenamento
|
°C
|
-40 a +85
|
|||
|
18
|
Capa de fibra e comprimento da fibra
|
cm
|
Personalizar
|
|||
|
19
|
Dimensões da embalagem 1
|
mm
|
100 * 80 * 10 ou Personalizar
|
|||
|
20
|
Dimensões da embalagem 2
|
mm
|
LGX compatível
|
|||
|
21
|
Dimensões da embalagem 3
|
mm
|
19 ̊ 1U montado em rack
|
|||
|
22
|
Tipo de conector
|
- Não.
|
SC/LC/FC ou Personalizar
|
|||
|
23
|
Tipo de fibra e cor do casaco
|
|
G.652D / G.657 A1 (ou personalizar)
|
|||
-
