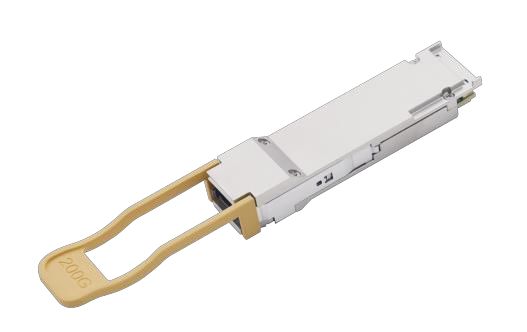

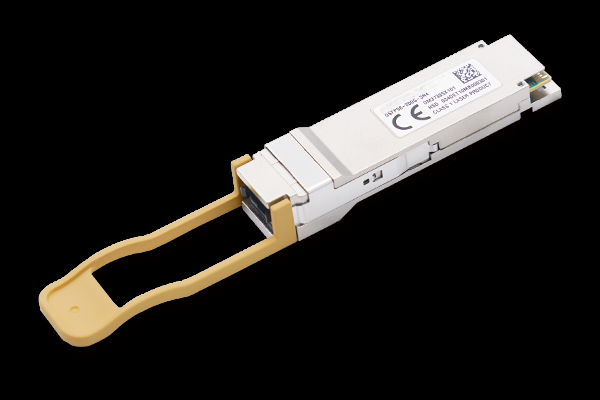

Módulo transceptor QSFP56 200GE SR4 100M OM4 & 70M OM3

OM3738SX101 é um módulo óptico Quad Small Form Factor Pluggable (QSFP56) 200GE full-duplex paralelo projetado para comunicação de dados de curto alcance com múltiplas vias. O módulo óptico usa um formato de modulação de amplitude de pulso de 4 níveis (PAM4). Ele oferece quatro vias de dados baseadas na tecnologia de matriz VCSEL/PD de 850 nm e é capaz de uma taxa de dados agregada de 200GE em 100 m OM4 MMF ou 70 m OM3 MMF.

Ele está em conformidade com os padrões IEEE 802.3cd 200GBASE SR4, IEEE 802.3bs 200GAUI-4. Funções de diagnóstico digital estão disponíveis através da interface I2C, conforme especificado pelas interfaces de gerenciamento CMIS4.0.

Figura 2-1: Diagrama de blocos do transceptor

Figura 3-1: Dimensões mecânicas do OM3738SX101

• QSFP56 hot-pluggable
• Em conformidade com o padrão IEEE 802.3cd 200GBASE-SR4
• Em conformidade com o padrão IEEE 802.3bs 200GAUI-4
• Em conformidade com a interface de gerenciamento CMIS4.0
• Funções de diagnóstico digital
• Módulo transceptor full-duplex de 4 canais
• Taxa de bits agregada de 212,5 Gbps
• Comprimento máximo do link de 70 m OM3, 100 m OM4 com FEC
• Receptáculo único MPO-12 APC/UPC
• Dissipação de potência máxima< 5 W
• Faixa de temperatura da caixa de operação de 0°C a 70°C
• Fonte de alimentação única de 3,3 V
• Em conformidade com RoHS 2

• 200G Ethernet
• Rede de Data Center
