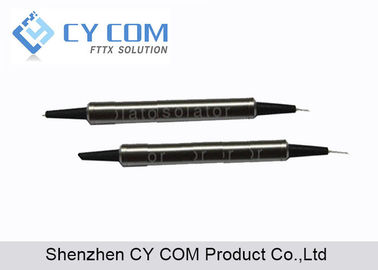

1550nm estabilidade alta do metal preto circulatório óptico do porto do circulador 3 para o WDM
| Color: | Black | ||
| High Light: | multiplexer do cwdm,multiplexer do dwdm |
||
O circulador ótico é um tipo especial de componentes da fibra ótica, com função de transmissão bidirecional da única fibra. Esta função é combinada frequentemente com componentes grating e outros de fibra ótica da reflexão usados no sistema de DWDM. sistema de comunicação da Duplo-maneira, a compensação da dispersão, aplicação de EDFA e medida de OTDR.
Característica:
1. Isolamento alto do canal
2. Baixa perda de inserção
3. Perda do retorno alta
4. Baixo PDL
5. Estabilidade e confiança altas
Aplicação:
• Amplificador de fibra ótica
• Relação da fibra ótica de CATV
• Testes do sistema de fibra ótica
• O comprimento de onda adiciona/gota
• Compensação da dispersão
• Uma comunicação do Bi-sentido
Especificação
| Comprimento de onda de funcionamento (nanômetro) | 1550±30 | ||
| Configuração | Port1 ao porto 2; Port2 a Port3 | ||
| Categoria | CATEGORIA P | CLASSIFIQUE A | |
| Perda de inserção (DB) | Típico | 0,6 | 0,8 |
| Máximo | 0,8 | 1,0 | |
| Canal Máximo Isolamento (DB) | 50 | ||
| Canal Mínimo Isolamento (DB) | 40 | ||
| Diretividade (DB) | 50 | ||
| PDL (DB) | <0> | ||
| PMD (picosegundo) | <0> | ||
| RL (DB) | >50 | ||
| Máximo Operating Poder (mW) | 500 | ||
| Temperatura de funcionamento (℃) | 0~70 | ||
| Temperatura de armazenamento (℃) | -40~85 | ||
| Tipo da fibra | SMF-28e | ||
| Dimensão (milímetros) | 1. Φ5.5xL50 (a fibra desencapada ou 900um afrouxam o tubo) 2. L90xW20xH9.5 (cabo de 2.0mm ou de 3.0mm) |
||
Acima da especificação seja para o dispositivo sem conector.
Peça a informação
| Produto | Comprimento de onda | Categoria | Tipo da trança | Comprimento da fibra |
Conector Tipo |
| Circulador ótico de 3 portos | 1550=1520~1580nm |
P=GradeP A=GradeA |
1=250um descobrem a fibra 2=900um afrouxam o tubo cabo de 3=2.0mm cabo de 4=3.0mm |
1=1m 1.5=1.5m Pedido de C=Customer |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC |
-
