ODF Óptico de Distribuição Exterior FTTX 144 Portas
| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| High Light: | Quadro de Distribuição Óptica Exterior ODF,ODF Exterior de 144 portas,Quadro de Distribuição Óptica FTTX |
||

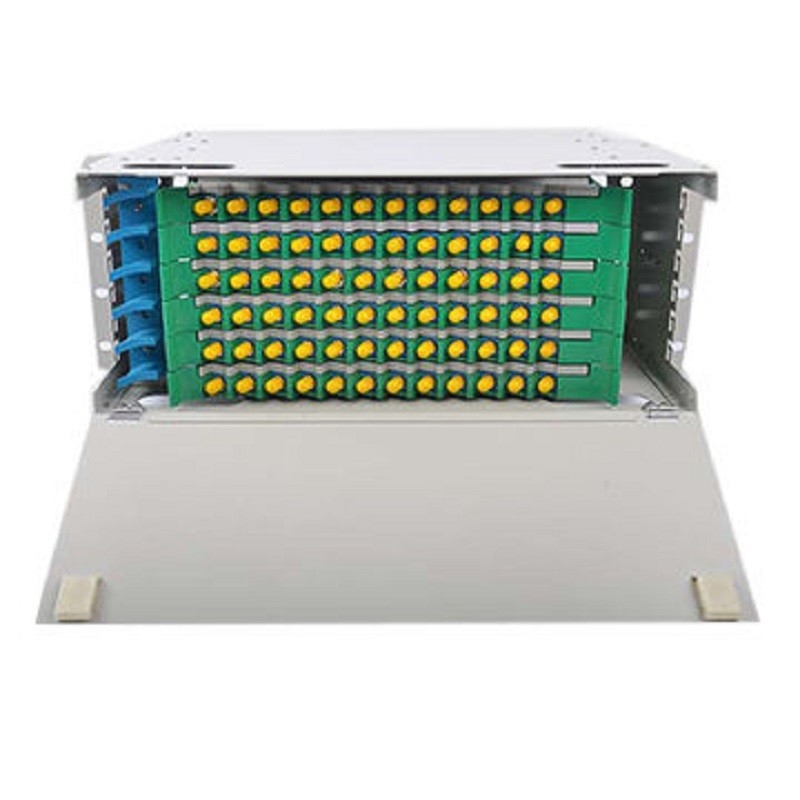

FTTX 144 Port Outdoor ODF Optical Distribution Frame
Grande capacidade 72 96 144 porta Fibra óptica exterior ODF/Panel de parches do quadro de distribuição principal
Introdução
A caixa de terminação de fibra óptica pode ser aplicada na ligação de ramificação da terminação de fibra, funcionando como caixa de distribuição, estrutura padrão, montagem em rack, disponível para a instalação de FC,SC,ST,Adaptadores LC.
Características estruturais
l Todos os índices de propriedade estão em conformidade com a norma nacional YD/T9251997.
O corpo utiliza chapas de aço laminadas a frio, com forte força adesiva, artística e durável.
O design distintivo de entrada de 1-2 cabos e saída de fibras de 1-24 núcleos garante flexibilidade.
L entrada do cabo são selados com resistência ao óleo NBR para aumentar a flexibilidade.
L A superposição de uma bandeja de fusão de fibras e de uma unidade separada de terra de isolamento tornam a disposição dos núcleos flexível, conveniente e segura, aumentando a capacidade e a terra de cabo.
Especificações técnicas
Dimensões externas: ( comprimento × largura × altura) 430x300x1U/2U
Radius de enrolamento da fibra óptica: ≥ 40 mm
Perda adicional de bandeja de fibras: nenhuma
Comprimento da fibra deixado na bandeja: ≥ 1,6 m
Capacidade de fibra: 48 núcleos
Temperatura de trabalho: - 400 °C ~ + 600 °C
Resistência à pressão lateral: 500N
Resistência a choques: 750 N

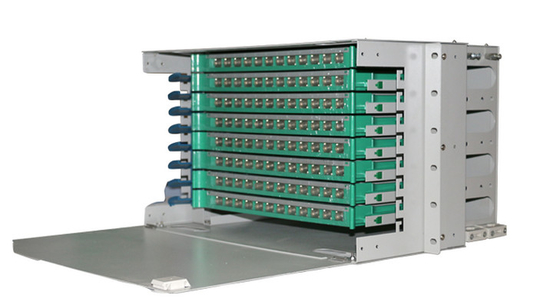

Quadro de distribuição de fibras ópticas montado num rack
| Modelo | Contagem de núcleos | Altura | Dimensão ((cm) | Peso ((kg) |
| ODF-R144 | 144 | 7U | 49x30,5x31.15 | 17.1 |
| ODF-R96 | 96 | 5U | 49x30,5x22.25 | 11 |
| ODF-R72 | 72 | 4U | 49x30,5x17.8 | 9 |
| ODF-R48 | 48 | 3U | 49x30,5x13.35 | 7 |
| ODF-R36 | 36 | 2U | 49x30,5x8.9 | 5.7 |
| ODF-R24 | 24 | 2U | 49x30,5x8.9 | 4.6 |
-
8Reliable manufacturer,reassuring,experienced!
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
MThe Product portfolio have been upgraded,Production lead time had been optimized,more flexible.
