1X16 SC Simplex LC Duplex Fibra Óptica
| Splitter: | 2pc of 1*16 | Dimension: | 465 x250x240mm |
| Type: | Racks & Enclosure | Adapter: | SC Simplex and LC Duplex |
| Capacity of splice tray: | 24 Core | Max qty of splice tray: | 8 |
| Max capacity: | 192 fibers | Material: | ABS |
| High Light: | 1X16 Revestimento de articulação de fibra óptica,Revestimento para juntas de fibra óptica ABS,1X16 SC Simplex Joint Enclosure |
||

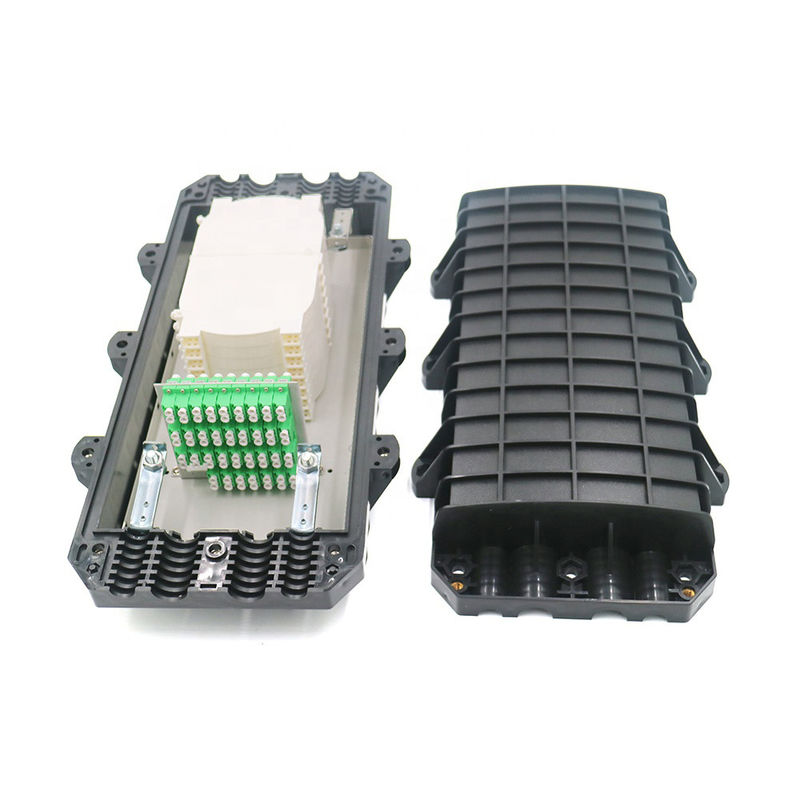

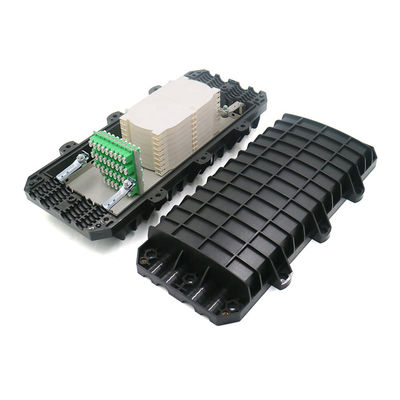

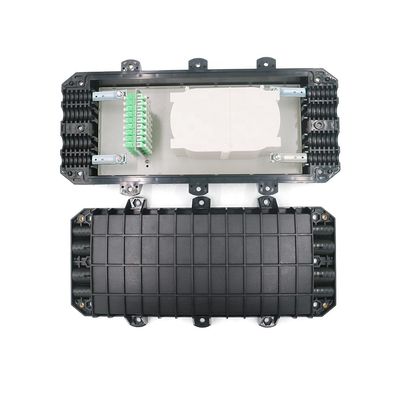

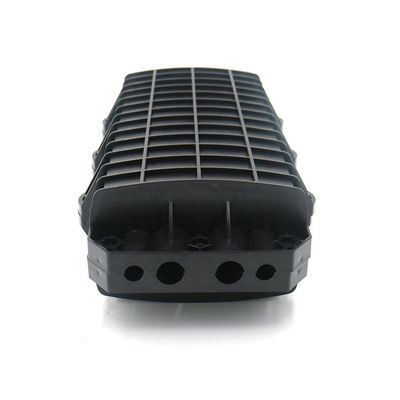

Caixa de Junção de Fibra Óptica 1X16 SC Simplex LC Duplex
Fechamento em linha de fibra óptica 192 núcleos LC APC Caixa de junção de fibra óptica GJS(04)7C
Características:
* O corpo da caixa é feito de plásticos de engenharia de alta intensidade importados (ABS) e moldado sob alta pressão. Tem a forma de um retângulo MEIO, com as vantagens de menor peso, alta intensidade mecânica, resistência à corrosão, anti-raios e longa vida útil.
* O corpo é selado com borracha de silicone, a entrada do cabo usa um bloco de silicone, vedação confiável, fácil de abrir e manter.
* 4 entradas e 4 saídas, capacidade máxima de 192 núcleos (fibras únicas)
* O laço de cabo opcional (Φ7, Φ14, Φ20) permite que o usuário escolha diferentes diâmetros externos de acordo com as condições reais, o que aumenta a confiabilidade da vedação da entrada do cabo.
* A bandeja de fusão de fibra sobreposta e a unidade de aterramento de isolamento separada tornam a disposição dos núcleos, expandindo a capacidade e o aterramento do cabo flexível, conveniente e seguro.
* O componente metálico externo e a unidade de fixação são feitos de aço inoxidável, para que possam ser usados repetidamente em diferentes ambientes.
* Fixe o cartão de pressão do cabo e o cabo, juntamente com o núcleo de aço de reforço do cabo. Se o diâmetro do cabo for menor que o diâmetro do laço do cabo, primeiro prenda o ponto de fixação do cabo com fita adesiva até que o diâmetro seja suficiente e, em seguida, fixe-o.
* Leve a fibra para a bandeja de fusão e conexão, fixe o tubo de contração térmica e o tubo de fusão térmica a uma das fibras de conexão. Após a fusão e conexão da fibra, mova o tubo de contração térmica e o tubo de fusão térmica e fixe a haste de núcleo de reforço de aço inoxidável (ou quartzo), certifique-se de que o ponto de conexão esteja no meio do tubo da caixa. Aqueça o tubo para que os dois se tornem um. Coloque a junta protegida na bandeja de colocação de fibra. (uma bandeja pode colocar 24 núcleos)
* Coloque a fibra restante na bandeja de fusão e conexão uniformemente e fixe a fibra enrolada com abraçadeiras de nylon. Use as bandejas de baixo para cima.
Depois que toda a fibra for conectada, cubra a camada superior e fixe-a.
* Posicione-a e use o fio terra de acordo com o plano do projeto.
* Sele o retentor do cabo próximo à entrada do fechamento da emenda e a junta dos anéis do cabo com fita de vedação. E feche
as entradas não utilizadas com tampões, com as partes côncavas expostas do tampão seladas com fitas. Em seguida, coloque as tiras de vedação no sulco de vedação nas laterais da caixa e unte a parte côncava da entrada do corpo entre as duas partes da caixa. Em seguida, feche as duas partes da caixa e aperte-a com parafusos de aço inoxidável. Os parafusos devem ser aparafusados firmemente com força equilibrada.
* De acordo com a exigência de colocação, posicione e fixe a ferramenta de suspensão.
|
Modelo
|
SP-GJS-(04)7C
|
|
Tamanho Externo
|
465 × 250× 240mm
|
|
Peso
|
4,7kg
|
|
raio de enrolamento da fibra óptica
|
≥40mm
|
|
perda extra da bandeja de fibra
|
≤0,01dB
|
|
comprimento da fibra restante na bandeja
|
≥1,6m
|
|
capacidade de fibra (única)
|
192 núcleos
|
|
temperatura de trabalho
|
- 40℃ ~ + 70℃
|
|
resistência à pressão lateral
|
≥2000N / 10cm
|
|
resistência ao choque
|
≥20N.m
|
-
