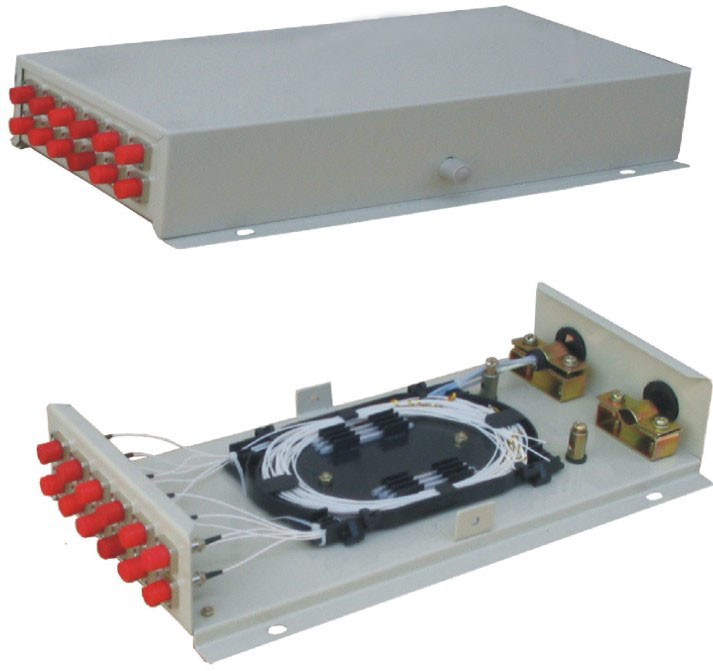

48 Caixa de junção óptica FC ST ROSH montada na parede

Caixa de Junção Óptica FC ST ROSH Montada na Parede de 48 Núcleos

Painel de Conexão Montado na Parede, Caixa Terminal de Fibra Óptica GPZ-48A,12 núcleos, 24 núcleos, 48 núcleos

Aplicação:

O produto pode ser usado no terminal de cabos ópticos, diferentes tipos e estruturas, cujo diâmetro esteja dentro de uma bandeja de 18mm.

Características estruturais:

1. Todos os índices de propriedade estão de acordo com o padrão Nacional YD/T814-1996.

2. O corpo utiliza chapa de aço laminada a frio, e a superfície utiliza a técnica de plástico soprado fosco. Força adesiva forte, artístico e       durável.

3. Design distinto de 1～2 entradas de cabo e saída de fibra de 1～48 núcleos garante flexibilidade.

4. A entrada e saída de cabos são seladas com NBR resistente a óleo para aumentar a flexibilidade. Os usuários podem optar por perfurar a entrada e saída.

5. Bandeja de fusão de fibra sobreposta e unidade de aterramento de isolamento separada tornam a disposição dos núcleos, expandindo a capacidade e o aterramento do cabo       flexível, conveniente e seguro.

Principais especificações técnicas

1. Tamanho externo: (comprimento×largura×altura) 330×183×70/100

2. Peso: 1,7/2kg

3. Raio de enrolamento da fibra óptica: ≥40mm

4. Perda extra da bandeja de fibra: nenhuma

5. Comprimento da fibra restante na bandeja: ≥1,6m

6. Capacidade de fibra: 48 núcleos

7. Temperatura de trabalho: - 400C ~ + 600C

8. Resistência à pressão lateral: 500N

9. Resistência ao choque: 750N

Operações

1. Descasque o cabo, retire a capa externa e interna, bem como o tubo de contração solto, e lave a graxa de enchimento, deixando 1,1～1,6m de fibra e 20～40mm de núcleo de aço.

2. Fixe a placa de pressão do cabo e o cabo, bem como o núcleo de aço de reforço do cabo.

3. Leve a fibra para a bandeja de fusão e conexão, fixe o tubo de contração térmica e o tubo fundido a uma das fibras de conexão. Após a fusão e       conectar a fibra, mova o tubo de contração térmica e o tubo fundido e fixe a haste de núcleo de reforço de aço inoxidável (ou quartzo), certifique-se de que o ponto de conexão   está no meio do tubo de revestimento. Aqueça o tubo para uni-los. Coloque a junta protegida na bandeja de colocação de fibra. (uma bandeja pode  colocar 12 núcleos)

4. Coloque a fibra restante na bandeja de fusão e conexão uniformemente e fixe a fibra enrolada com abraçadeiras de nylon. Use as bandejas de baixo para cima. Depois que toda   a fibra for conectada, cubra a camada superior e fixe-a.

5. Posicione-a e use o fio terra de acordo com o plano do projeto.

6. Feche a tampa. Pode ser instalado na parede ou em linha horizontal.
