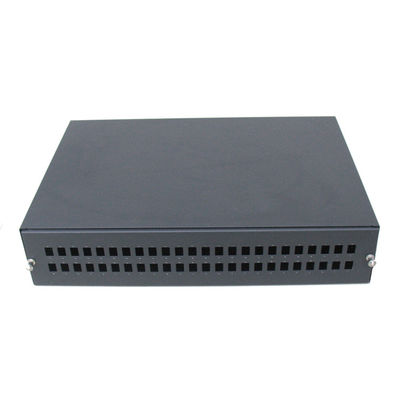

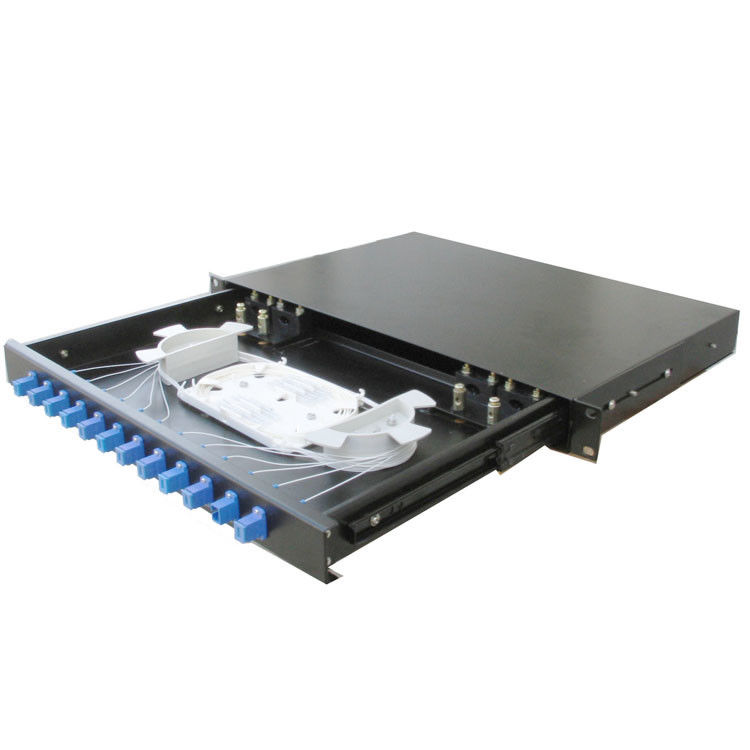

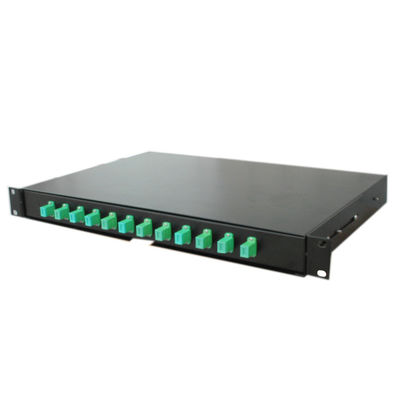

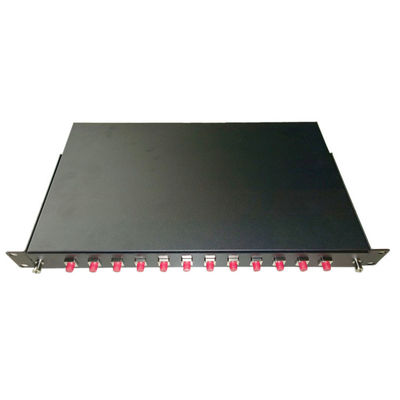

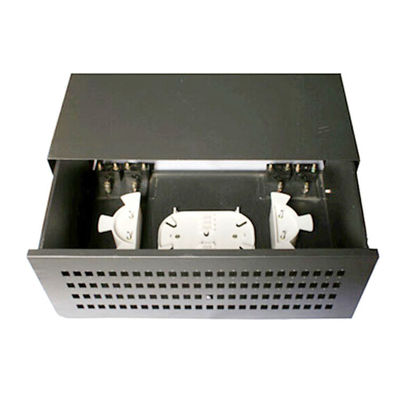

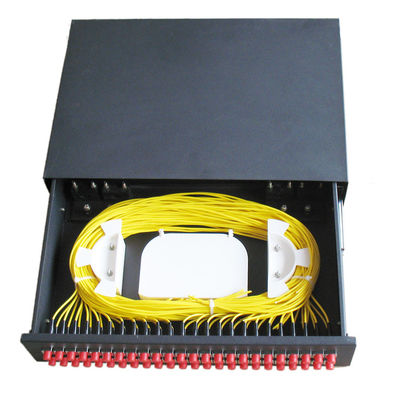

12-192 núcleo Slide drawer tipo 19' estrutura padrão Rack-mount Patch Panel com FC SC LC ST adaptador
Aplicação:
O produto pode ser utilizado no terminal dos cabos ópticos, de diferentes tipos e estruturas,
cujo diâmetro não exceda 18 mm.
Características estruturais:
- Todos os índices de propriedade estão em conformidade com o padrão nacional YD/T925/1997.
- O corpo utiliza chapa de aço laminada a frio, forte força adesiva, artística e durável.
- O design distinto de entrada de 1-2 cabos e saída de fibra de 1-24 núcleos garante flexibilidade.
- A entrada do cabo é selada com NBR resistente ao óleo para aumentar a flexibilidade.
- entrada e saída.
- A placa de fusão de fibras sobrepostas e a unidade de terra de isolamento separada fazem a disposição dos núcleos,
- a expansão da capacidade e a fixação de cabos flexíveis, convenientes e seguros.
Principais especificações técnicas:
Dimensões externas: ( comprimento × largura × altura) 430x250x1U
Peso:3.5 kg
Rânio de enrolamento da fibra óptica: ≥ 40 mm
¢ perda extra de bandeja de fibras: nenhuma
¢ comprimento da fibra deixado na bandeja:≥1,6m
Capacidade de fibra: 48 núcleos
Temperatura de trabalho: - 400 °C ~ + 600 °C
¢ resistência à pressão lateral: 500N
¢ resistência ao choque:750N
IV.Operações
¢ Descascar o cabo, retirar o invólucro exterior e interno, bem como o tubo de contracção solto, e lavar o
A combustão é feita de uma fibra de 1,1 a 1,6 mm e de um núcleo de aço de 20 a 40 mm.
- Fixar a placa de prensagem do cabo e o cabo, bem como o núcleo de aço reforçado do cabo.
¢ Levar a fibra para a bandeja de fusão e ligação, fixar o tubo de contracção de calor e o tubo fundido a um dos
Depois de derreter e conectar a fibra, mover o tubo de contrato de calor e o tubo derretido e
Fixar o bastão de núcleo reforçado de aço inoxidável (ou quartzo), certifique-se de que o ponto de ligação está no meio do
Aqueça o tubo para fazer os dois em um.Ponha a junta protegida na fibra de colocação
bandeja. (uma bandeja pode colocar 12 núcleos)
Coloque a fibra esquerda na bandeja de fusão e conexão de forma uniforme, e fique a fibra de enrolamento com laços de nylon.
Depois de toda a fibra ter sido ligada, cobrir a camada superior e fixá-lo.
¢ Colocá-lo e usar o arame de acordo com o plano do projeto.

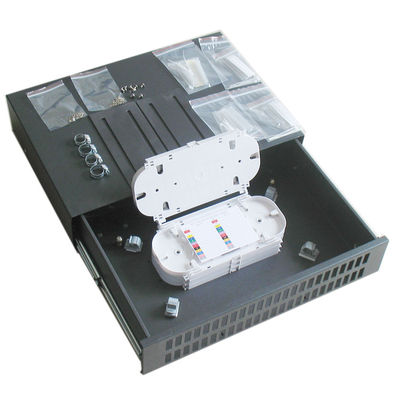

Lista de embalagens
- corpo principal da caixa de terminais: 1 peça - pano de areia polida: 1 peça
Marca de fusão e ligação: 1 peça
¢ mangas retráteis: 2 ¢ 24 pcs
¢ cravatas: 4 ¢ 24 peças
Especificações:
| Tipo |
GPZ/JJ-CLA |
| Dimensão ((mm) |
430*250*1U/2U/3U/4U |
| Adaptador adequado |
FC/LC/SC/ST,APC/UPC/PC |
| Capacidade de fibra (núcleos) |
12,24,4896 (a placa do painel pode ser alterada) |
| Materiais |
Chapas de aço laminadas a frio |
Informações sobre a encomenda:
| Tipo |
Dimensão ((mm) |
Capacidade máxima (núcleos) |
Observação |
| GPZ/JJ-CLASC12 |
430*250*1U |
12 |
Folha de aço laminada a frio, com pulverização eletrostática, adequada para adaptadores FC, SC, ST, LC. |
| GPZ/JJ-CLAFC24 |
24 |
| GPZ/JJ-CLA2SC24 |
48 |
| GPZ/JJ-CLAFC48 |
430*250*2U |
48 |
Informações de embalagem:
| Tipo |
Tamanho da embalagem interna
(mm)
|
Peso
(kg)
|
Tamanho da embalagem
(mm)
|
Peso
(kg)
|
Não./ embalagem |
| GPZ/JJ-CLASC12 |
465*330*75 |
5.5 kg |
485*420*350 |
290,0 kg |
5 |
| GPZ/JJ-CLAFC24 |
| GPZ/JJ-CLA2SC24 |
| GPZ/JJ-CLAFC24 |
475*335*130 |
6.2 kg |
500*355*550 |
260,3 kg |
4 |
