Divisor de fibra óptica PLC 1x2 SC UPC 2,0mm 1260nm
| Channel: | 1X2 | Connector: | SC/UPC |
| Package way: | ABS | Operating Wavelength: | 1260～1650(nm) |
| Cable diamter: | 3.0/2.0mm | ||
| High Light: | 1x2 divisor de fibra óptica PLC,1x2 Fibra PLC Splitter,Sc Upc Fibra Plc Splitter |
||

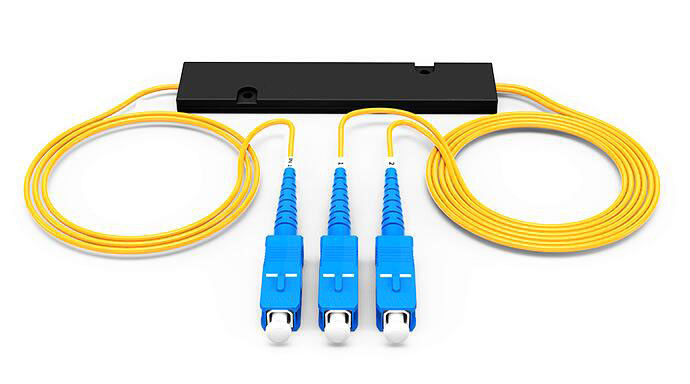

1260nm 2.0mm SC UPC 1x2 PLC Fibra Óptica Splitter

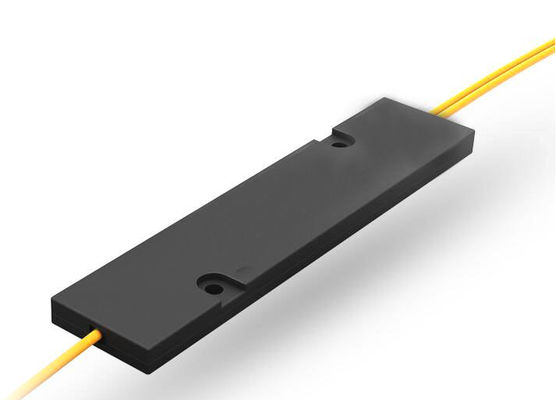

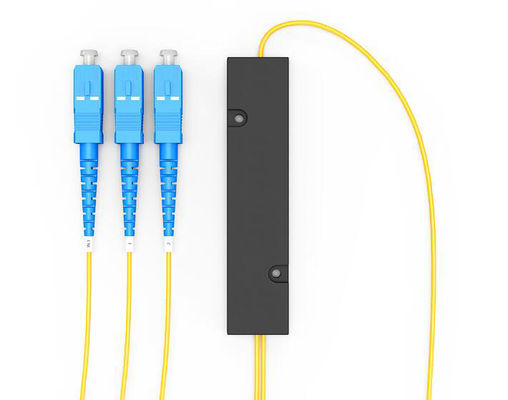

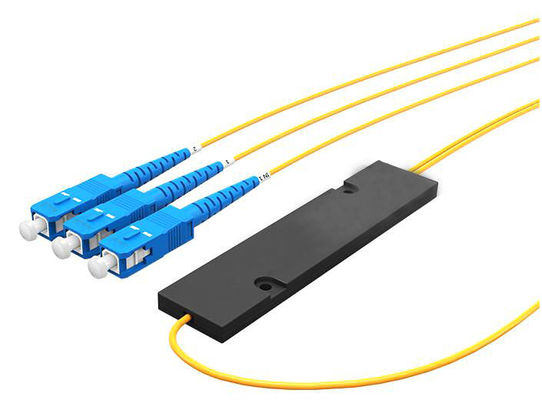

1x2 PLC Fiber Optic Splitter com conector SC/UPC, pacote ABS
Descrição:

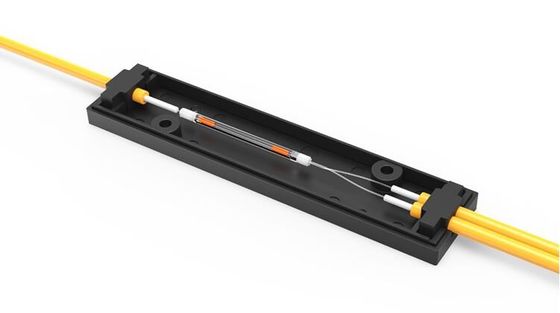

O divisor de circuito de ondas de luz planar (PLC) é um tipo de dispositivo de gerenciamento de energia óptica que é fabricado usando tecnologia de guia de ondas óptica de sílica.Ampla gama de comprimentos de onda de operação e boa uniformidade de canal para canal, e é amplamente utilizado em redes PON para realizar divisão de potência de sinal óptico.Todos os produtos cumprem os requisitos GR-1209-CORE e GR-1221-CORE.
Características:
■ Baixa perda de inserção
■ Baixa PDL
■ Design compacto
■ Boa uniformidade de canal para canal
■ Largo comprimento de onda operacional (1260nm-1650nm)
■ Temperatura de funcionamento ampla (-40°C-85°C)
■ Alta fiabilidade e estabilidade
Aplicações
■ Sistemas FTTX; ■ PON; ■ Ligações CATV; ■ Distribuição de sinal óptico.
Especificações
Tabela 1 1 × N PLC Splitter
| Parâmetros | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1×32 | 1 × 64 | 1 × 128 |
| Comprimento de onda de funcionamento (nm) | 1260 ¢ 1650 | ||||||
| Tipo de fibra | G657A1 ou especificado pelo cliente | ||||||
| Perda de inserção (dB) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20./20.4 | 23.8/24.2 |
| Perda de uniformidade (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.0 | 2.5 |
| Perda dependente da polarização (dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| Perda de retorno (dB) (Classe P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Directividade (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Perda dependente do comprimento de onda (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| Estabilidade de temperatura (-40 ̊85 °C) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| Temperatura de funcionamento (°C) | - 40 ¢ 85 | ||||||
| Temperatura de armazenamento (°C) | - 40 ¢ 85 | ||||||
| Dimensão do dispositivo (mm) | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50 × 4 × 4 | 50×7×4 | 60 × 12 × 4 | N/A |
| Dimensão do módulo (mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120×80×18 | 140×115×18 | 140×115×18 | 140×115×18 |
| Dimensão do mini-módulo (mm) | 50×7×4 | 50×7×4 | 50×7×4 | 60 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 | N/A |
Tabela 2 2×N PLC Splitter
| Parâmetros | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 |
| Comprimento de onda de funcionamento (nm) | 1260 ¢ 1650 | ||||||
| Tipo de fibra | G657A1 ou especificado pelo cliente | ||||||
| Perda de inserção (dB) | 4.0 | 7.6 | 11.0 | 14.4 | 17.5 | 21.0 | 24.5 |
| Perda de uniformidade (dB) | 0.6 | 1.0 | 1.2 | 1.5 | 1.8 | 2.2 | 2.5 |
| Perda dependente da polarização (dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.35 | 0.4 | 0.4 |
| Perda de retorno (dB) (Classe P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Directividade (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Perda dependente do comprimento de onda (dB) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Estabilidade de temperatura (-40 ̊85 °C) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| Temperatura de funcionamento (°C) | - 40 ¢ 85 | ||||||
| Temperatura de armazenamento (°C) | - 40 ¢ 85 | ||||||
| Dimensão do dispositivo (mm) | 40 × 4 × 4 | 50 × 4 × 4 | 50 × 4 × 4 | 50×7×4 | 60 × 7 × 4 | N/A | N/A |
| Dimensão do módulo (mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120×80×18 | 140×115×18 | 140×115×18 | 140×115×18 |
| Dimensão do mini-módulo (mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | N/A | N/A |
Notas:
1Especificado sem conectores.
2Adicione uma perda adicional de 0,15 dB por conector.
Ficha de dados
-
