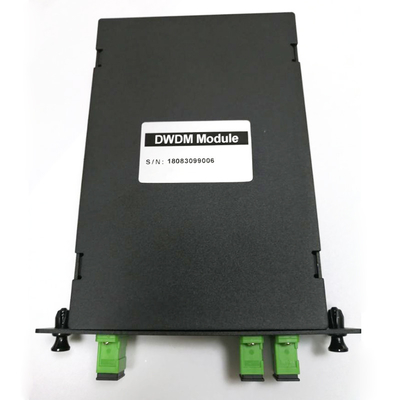

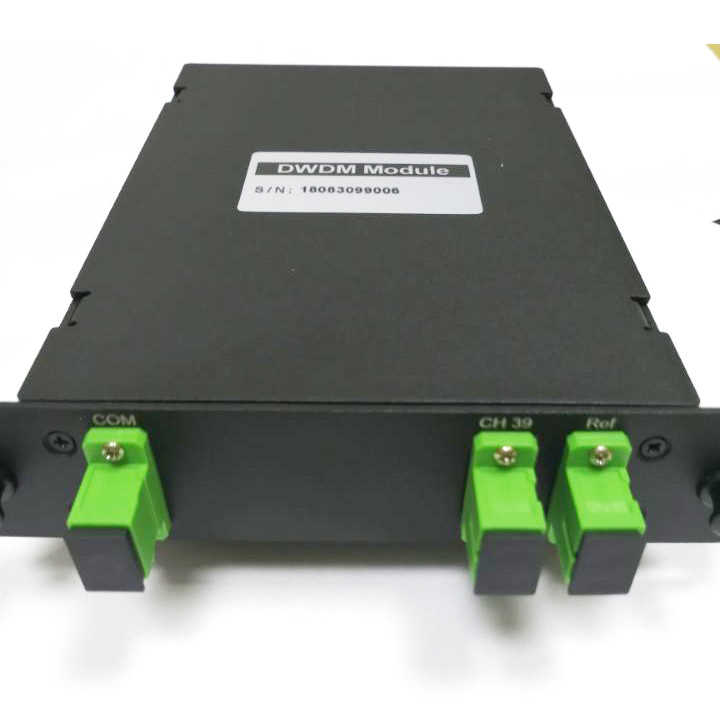

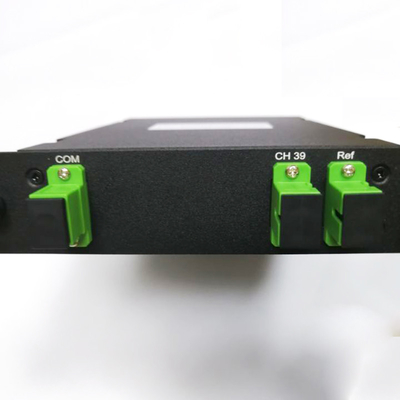

Modulo LGX de dupla fibra CWDM OADM de redes PON
| Model No.: | Dual fiber cwdm oadm add/drop LGX module | Wavelength: | 1270~1610nm |
| Applications: | CWDM System/PON Networks/CATV | Connector: | SC |
| Operating temperature: | -40 to 85 degree | Certification: | RoHS, ISO9001, FCC, CE |
| High Light: | Cwdm de fibra dupla oadm,Módulo LGX CWDM OADM,Módulo LGX de dupla fibra |
||
Modulo LGX de dupla fibra CWDM OADM de redes PON
Módulo LGX de comprimento de onda de 1270-1610nm de fibra dupla CWDM OADM
Descrição
• Os módulos OADM passivos CWDM são transparentes em termos de protocolo e invisíveis tanto para a rede como para os utilizadores, cada OADM passivo CWDM utiliza comprimentos de onda que se enquadram na G ITU-T.694.2 Padrão de rede CWDM de 1270 nm a 1610 nm com espaçamento de 20 nm.
Características
•Largo comprimento de onda operacional: 1270 nm~1610 nm
•Temperatura de funcionamento: 0°C a70°C
Aplicações
•Sistema CWDM
•Redes PON
•Ligações CATV
Conformidade
•Telcordia GR-1209-CORE
•Telcordia GR-1221-CORE
•RoHS
Especificações:
|
Parâmetro
|
Canal 4
|
Canal 8
|
Canal 16
|
Canal 18
|
|||||
|
Mux
|
Demux
|
Mux
|
Demux
|
Mux
|
Demux
|
Mux
|
Demux
|
||
|
Duração de onda do canal ((nm)
|
1270~1610/1271~1611
|
||||||||
|
Precisão do comprimento de onda do centro (nm)
|
± 0.5
|
||||||||
|
Espaçamento entre canais
|
20
|
||||||||
|
Banda de passagem de canal (@-0,5dB largura de banda (nm)
|
+/-7.5/+/-6.5
|
||||||||
|
Perda de inserção (dB)
|
≤ 1.5
|
≤ 2.5
|
≤ 3.5
|
≤ 3.5
|
|||||
|
Uniformidade do canal (dB)
|
≤ 0.6
|
≤ 1.0
|
≤ 1.5
|
≤ 1.5
|
|||||
|
Canal Ripple (dB)
|
0.3
|
||||||||
|
Isolamento ((dB)
|
Adjacente
|
> 30
|
|||||||
|
Não adjacentes
|
> 40
|
||||||||
|
Perda de inserção ((dB)
|
Express com filtro
|
> 30
|
|||||||
|
Express sem filtro
|
> 12
|
||||||||
|
Perda de inércia Sensibilidade à temperatura (dB/°C)
|
< 0.005
|
||||||||
|
Mudança de temperatura de comprimento de onda (nm/°C)
|
< 0.002
|
||||||||
|
Perda dependente da polarização (dB)
|
< 0.1
|
||||||||
|
Modo de polarização Dispersão ((ps)
|
< 0.1
|
||||||||
|
Directividade (dB)
|
> 50
|
||||||||
|
Perda de retorno (dB)
|
> 45
|
||||||||
|
Potência máxima de manuseio (mW)
|
300
|
||||||||
|
Temperatura de funcionamento (°C)
|
-40~+85
|
||||||||
|
Temperatura de armazenamento (°C)
|
-40~+85
|
||||||||
|
Dimensão da embalagem (mm)
|
L155.5xW102 ((129) xH29
|
||||||||
-
