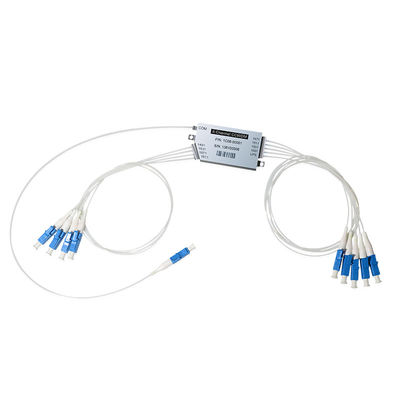

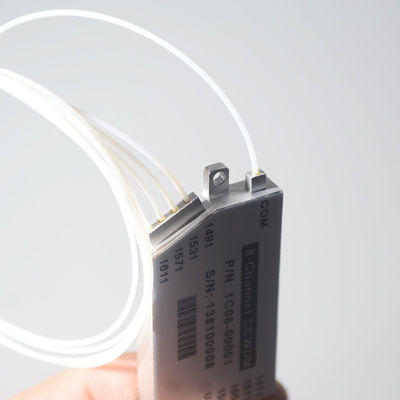

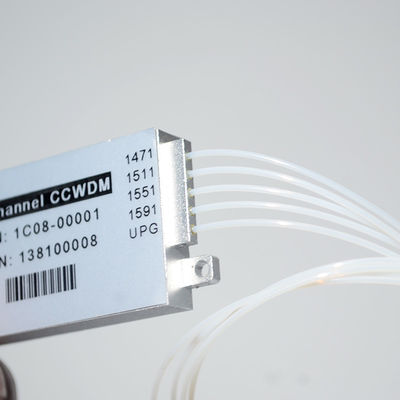

45 Db 4 CH Mini CWDM Compacto para Receptor Óptico
| Model No.: | 4/8-CH Compact CWDM Mux/Demux module Mini CWDM | Wavelength: | 1270nm, 1471nm, 1491nm 1611nm or others |
| Input/Output connector: | FC, SC, LC optional | Product Name: | Mini CCWDM |
| Non-Adjacent Chan: | 45 db | Channel Insertion Loss: | Max 0.70 (Typical 0.50) db |
| Adjacent Channel Isolation: | lation: 30 db | PDL: | 0.10 db |
| High Light: | Mini CWDM,CWDM Compacto,45 Db 4 CH CWDM |
||
45 Db 4 CH Compacto Mini CWDM para Receptor Ótico

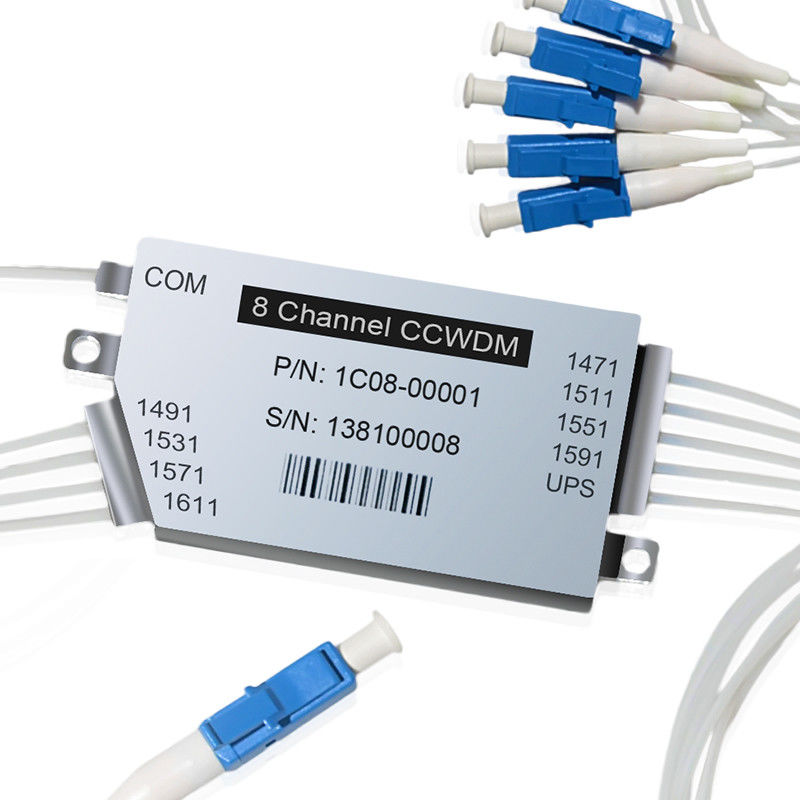

4/8 canais CCWDM 4/8-CH Compacto CWDM Mux/Demux módulo Mini CWDM para receptor óptico
Descrição
CY COM'sMultiplexers de divisão de comprimento de onda grosso (Mini CWDM, CWDM compacto, CCWDM) de tamanho compacto,são módulos ópticos integrados que utilizam a plataforma proprietária de banco óptico CY COM, que pode melhorar significativamente o desempenho ópticoEm comparação com o módulo CWDM padrão comum, o CY COM Mini CWDM tem um tamanho de pacote muito menor.Muito espaço pode ser economizado na aplicação e, enquanto isso, o desempenho e parâmetros também são melhores.
Todos os módulos CY COM CWDM são qualificados pela Telcordia.(Encontre TELCORDIA GR-1221-CORE) Multiplexagem por divisão de comprimento de onda grosseira (CWDM) é uma excelente escolha para aumentar a capacidade de largura de banda enquanto mantém os custos baixosA família de módulos ABS 6com splice/pigtailed, baseada na tecnologia TFF (Thin Film Filter) padrão com uma embalagem exclusiva,Oferece-lhe as menores dimensões dos componentes combinadas com um desempenho e fiabilidade excepcionais.
Características
1) Baixa perda de inserção
2) Excelente isolamento dos canais
3) Alta estabilidade e fiabilidade
4) Baixo Custo
5) Tamanho compacto
Aplicações
Canais CWDM adicionar/deixarCWDM
Ligações de fibra óptica CATV
Acesso a redes LAN
Comunicações de curta distância
Especificações:
|
Parâmetros
|
Unidade
|
Especificações
|
||||
|
1
|
Faixa de comprimento de onda operacional
|
nm
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
Espaçamento entre canais
|
---
|
20 nm
|
100 GHz
|
||
|
3
|
Banda de passagem de canal (@-0,5dB largura de banda)
|
nm
|
UTI ± 6.5
|
UT ± 0.125
|
||
|
4
|
Quantidade do canal
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
Max. Passa a Banda Ripple.
|
dB
|
< 0.35
|
< 0.4
|
||
|
6
|
Perda máxima de inserção do canal
|
dB
|
≤ 1.8
|
≤ 3.0
|
≤ 2.0
|
≤ 3.2
|
|
7
|
Min. Isolamento do canal adjacente
|
dB
|
> 30
|
> 25
|
||
|
8
|
Min. Isolamento de canais não adjacentes
|
dB
|
> 45
|
> 35
|
||
|
9
|
Min. Isolamento do canal expresso
|
|
> 13
|
> 12
|
||
|
10
|
Min. Perda de retorno
|
dB
|
≥ 45
|
|||
|
11
|
Max. PDL
|
dB
|
< 0.1
|
< 0.1
|
< 0.20
|
< 0.30
|
|
12
|
Perda de inserção Sensibilidade à temperatura
|
dB/°C
|
< 0.005
|
|||
|
13
|
Mudança de temperatura de comprimento de onda
|
nm/°C
|
< 0.002
|
|||
|
14
|
Máximo de potência
|
mW
|
300
|
|||
|
15
|
Directividade
|
dB
|
≥ 50
|
|||
|
16
|
Intervalo de temperatura de operação
|
°C
|
-40 a +80
|
|||
|
17
|
Intervalo de temperatura de armazenamento
|
°C
|
-40 a +85
|
|||
|
18
|
Capa de fibra e comprimento da fibra
|
cm
|
Personalizar
|
|||
|
19
|
Dimensões da embalagem 1
|
mm
|
100 * 80 * 10 ou Personalizar
|
|||
|
20
|
Dimensões da embalagem 2
|
mm
|
LGX compatível
|
|||
|
21
|
Dimensões da embalagem 3
|
mm
|
19 ̊ 1U montado em rack
|
|||
|
22
|
Tipo de conector
|
- Não.
|
SC/LC/FC ou Personalizar
|
|||
|
23
|
Tipo de fibra e cor do casaco
|
|
G.652D / G.657 A1 (ou personalizar)
|
|||
-
