Multiplexador WDM CWDM DWDM
| Model No.: | CWDM/DWDM OADM, 4, 8,16CH | Wavelength:: | 1270~1610nm |
| Material:: | ABS Box or LGX Box or 1U(2U)Rackmount | Type:: | Mux or Demux |
| Polarization dependent loss:: | ent loss: ≤0.2dB | Size:: | 1U 19 inch |
| High Light: | Multiplexador WDM CWDM DWDM,Demux WDM CWDM DWDM,Mux WDM CWDM DWDM |
||

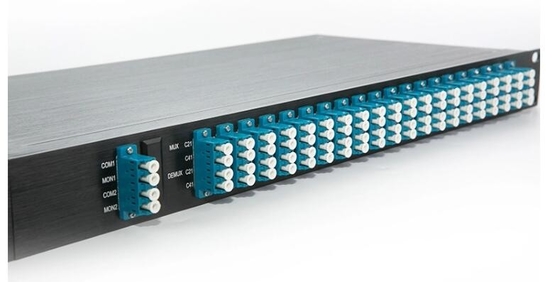

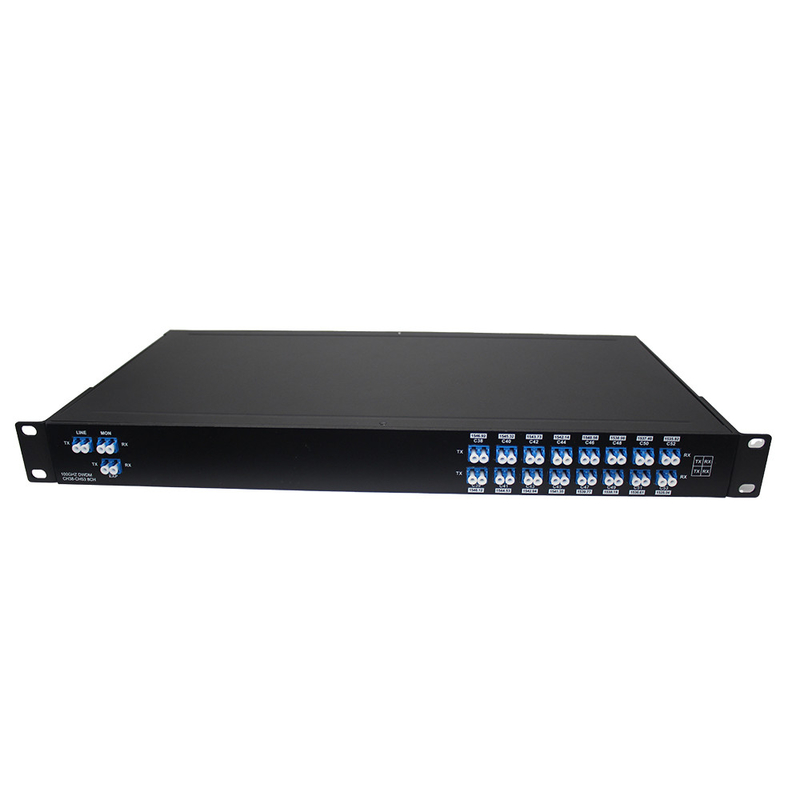

Módulo Mux Demux WDM CWDM DWDM de 4 8 16 18 canais, Multiplexador CWDM de montagem em rack 1U Dispositivo Splitter FWDM
O multiplexador de divisão de comprimento de onda grosseiro (CWDM Mux/Demux) CY COM utiliza tecnologia de revestimento de filme fino e design proprietário de embalagem de micro-óptica de ligação metálica sem fluxo. Ele oferece baixa perda de inserção, alto isolamento de canal, banda de passagem ampla, baixa sensibilidade à temperatura e caminho óptico livre de epóxi.
Características
1. Baixa perda de inserção
2. Banda de passagem ampla
3. Alto isolamento de canal
4. Alta estabilidade e confiabilidade
Aplicações
Rede WDM
Sistema Add/Drop
Sistema de fibra óptica CATV
Rede Metro/Acesso
Amplificador óptico de fibra
Especificação:
| Parâmetro | 1,2,4,8 Canais | ||||||||
| Mux | DeMux | ||||||||
| Comprimento de onda do canal (nm) | 1270~1610 | ||||||||
| Espaçamento de canal (nm) | 20 | ||||||||
| Banda de passagem do canal para canais cwdm (nm) | ±6.5 | ||||||||
| Perda de inserção (dB) | ≤1.6 | ||||||||
| Uniformidade da perda de inserção do par Mux/DeMux (dB) | ≤2.0 | ||||||||
| Ripple do canal (dB) | 0.3 | ||||||||
| Isolamento (dB) | Adjacente | >30 | |||||||
| Não adjacente | >40 | ||||||||
| Sensibilidade à temperatura da perda de inserção (dB/℃) | <0.005 | ||||||||
| Deslocamento de temperatura do comprimento de onda (nm/℃) | <0.002 | ||||||||
| Perda dependente da polarização (dB) | <0.1 | ||||||||
| Dispersão do modo de polarização (PS) | <0.1 | ||||||||
| Diretividade (dB) | >50 | ||||||||
| Perda de retorno (dB) | >45 | ||||||||
| Manuseio máximo de energia (mW) | 500 | ||||||||
| Temperatura de operação (℃) | -5~+75 | ||||||||
| Temperatura de armazenamento (℃) | -40~85 | ||||||||
| Dimensão do pacote (mm) | 19 Rack 1U | ||||||||
| A especificação acima é para o dispositivo sem conector | |||||||||
Informações do pedido:
| Configura ção |
Nº do canal | Canal | Rabicho Tipo |
Fibra comprimento |
Dimensões (mm) | |||
| M=Mux D=Demux |
01=1 Canal 04=4 Canais 08=8 Canais 16=16 Canais N=N Canais …… |
27=1270nm 47=1470nm 49=1490nm …… 61=1610nm SS=especial… |
0=250um 1=900um 2=2.0mm 3=3.0mm |
1=1m 2=1.5m 3=outros |
1= L100 x W80 xH10 2=L140xW100xH15 3=19 Rack 1U |
|||
2 canais OADM fibra dupla 1U
λ1 é 1470,λ2 é 1490
-
