Detalhes do produto:
Condições de Pagamento e Envio:
|
| Model No.: | CWDM DWDM FWDM | Product Name:: | 8 16 18 channel WDM CWDM DWDM Mux Demux Module |
|---|---|---|---|
| Operation Wavelength:: | 1310nm 1490nm 1550nm | Connector:: | FC SC UPC APC (OEM) |
| Case:: | ABS Box | Application:: | FTTH FTTB FTTX Network |
| Destacar: | 1550 nm WDM FWDM,WDM FWDM,Filtro de caixa ABS WDM |
||

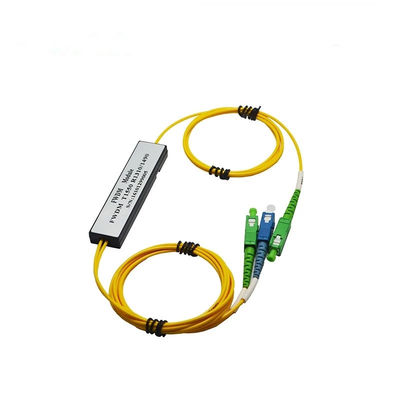

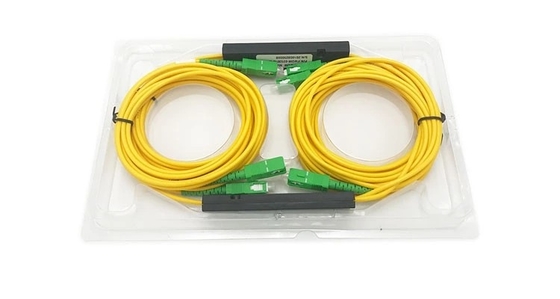

Equipamento passivo ABS Box Filter WDM 1550nm FWDM
Equipamento passivo ABS Box Filter WDM 1310/1490/1550nm FWDM
Descrição
Filter-based Wavelength Division Multiplexer (FWDM) é um tipo de multiplexador WDM baseado na tecnologia Thin Film Filter (TFF). O FWDM combina ou separa a luz em diferentes comprimentos de onda em uma ampla faixa de comprimentos de onda e é amplamente utilizado em EDFA, amplificadores Raman e redes ópticas WDM. A Powerlink oferece uma série de multiplexadores FWDM para construções FTTx. Nossa linha de produtos FWDM cobre diferentes janelas de comprimento de onda comumente usadas em sistemas de fibra óptica. Todos os multiplexadores FWDM oferecem baixa perda de inserção, baixa dependência de polarização, alto isolamento e excelente estabilidade ambiental.
Aplicações
Sistema CWDM
Redes PON
Links CATV
Recursos e Vantagens:
Filtro Óptico FWDM 3 Canais FC SC APC UPC FWDM 1310nm 1490nm 1550nm Filtro Óptico
Ampla Faixa de Comprimento de Onda
Baixa Perda de Inserção
Alto Isolamento de Canal
Alta estabilidade e confiabilidade
| Parâmetro | Multiplexador | Demultiplexador |
| Comprimento de onda central de operação | 1270nm – 1610 nm | |
| Precisão do comprimento de onda central | ± 0.5 nm | |
| Espaçamento de canal | 20 nm | |
| Banda passante em -0.5dB | Mínimo 13 nm | |
| Perda de Inserção (dB) | pass<0.6dB, reflexão<0.4dB | |
| Uniformidade do canal | Máximo 1 dB | |
| Ripple do canal | Máximo 0.3 dB | |
| Isolamento adjacente | N/A | Mínimo 30 dB |
| Isolamento não adjacente | N/A | Mínimo 40 dB |
| Sensibilidade da temperatura de perda de inserção | Máximo 0.003 dB/ºC | |
| Deslocamento da temperatura do comprimento de onda | Máximo 0.002 nm/ ºC | |
| Perda de temperatura de polarização | Máximo 0.1 dB | |
| Dispersão do modo de polarização | Máximo 0.1 ps | |
| Diretividade | Mínimo 50 dB | |
| Perda de retorno | Mínimo 45 dB | |
| Manuseio de energia | 500 mW | |
| Faixa de temperatura de operação | -5 a 76 ºC | |
| Faixa de temperatura de armazenamento | -40 a 85 ºC | |
