Detalhes do produto:
|
| Product name: | Attenuator | Fiber Mode: | Single mode, Multimode |
|---|---|---|---|
| Attenuation Accurancy: | 1-9dB ±0.5dB, 10-30dB ±10% | Attenuation range: | 0-30dB |
| Return loss: | PC≥45 dB; UPC≥50 dB ;APC ≥60 dB | Repeatability: | 1000 times |
| Operating Wavelength (nm): | 1260~1620(SM) | Operating temperature: | -40-80°C |
| Connector: | MU | ||
| Destacar: | Atenuador da fibra ótica do LC,Atenuador óptico,Atenuador SC FC |
||
Os atenuadores de fibra óptica são utilizados em aplicações em que uma quantidade pré-determinada de perda de luz é especificada.
Oferecemos atenuadores fixos LC, FC, SC, ST, MU com diferentes níveis de atenuação, de 1 dB a 30 dB.
Características fundamentais
· Compatível com a Bellcore
· Independente do comprimento de onda
· Durabilidade e estrutura simples e fiável
Especificações
· Comprimento de onda operacional: SM: 1310nm, 1550nm
· MM: 850nm, 1300nm
Perda de retorno: superior a 55 dB (UPC)
· Precisão de atenuação: +/- 0,5 (1~10) +/-1,0 ((11~30)
· Perda dependente da polarização: Menos de 0,2 dB
· Potência máxima de entrada óptica: 200 mW
· Intervalo de temperatura de funcionamento: -40~80°C
Aplicações
· L Redes de telecomunicações
· L Rede de Área Local
■ I FTTH e FTTx
· l Sensores de fibra óptica
· l Ensaios e medições
· l Aplicações DWDM
Parâmetro
|
Desempenho óptico
|
Tipo de tomada M-F
|
Tipo de adaptador F-F
|
|
Comprimento de onda de ensaio ((nm)
|
SM: 1310nm/1550nm
|
1310 nm
|
|
|
MM: 850nm/1300nm
|
|
|
Precisão de atenuação (dB)
|
1-9 dB; 0,5 dB; 10-30 dB; 10% do valor de atenuação
|
|
|
Perda de retorno (dB)
|
≥ 50 dB (PC)
|
≥ 50 dB (PC)
|
|
|
≥ 60 dB (APC)
|
≥ 60 dB (APC)
|
|
Potência de entrada (max.) (mW)
|
300
|
|
|
Durabilidade (dB)
|
< 0,2 dB Típico, 1000 acasalamentos
|
|
|
Temperatura de funcionamento ((°C)
|
-40~+80
|
|
|
Temperatura de armazenamento ((°C)
|
-40~+85
|
|
Informações de encomenda:
Passo 1: Tipo de conector: FC, SC, LC, ST
Passo 2: Característica final da ferrule: PC, UPC, APC
Passo 3: Tipo: Monomodo, Multimodo
Etapa 4: Atenuação: 1-10dB (passo de 1dB), 15, 20, 25, 30dB
Passo 5: Modo: fixo, feminino e masculino, em linha, variável
Passo 6: comprimento de onda: 1310nm, 1550nm, 850nm, 1300nmc

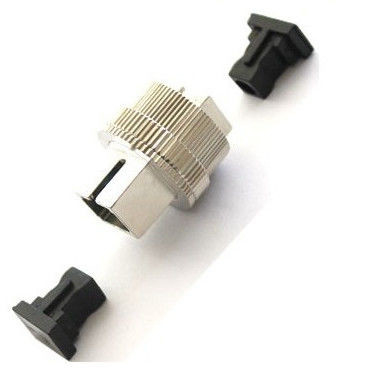

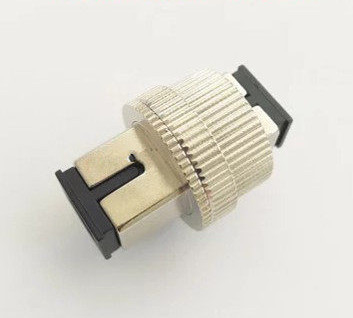

Imagem do produto
Imagem da fábrica
