Manga Termorretrátil de 60mm 45mm 0,03dB Acessórios para Fibra Óptica
| steel rod diameter:: | 1.0mm/1.2mm/1.5mm | Shrinking Temperate: | 110 ~ 130 degrees |
| No. of Fiber:: | 1 | Length:: | 45mm /60mm |
| Loss at -40°C:: | 0.03dB | Application: | FTTH ,Splice |
| High Light: | Acessórios para Fibra Óptica 0,03dB,Manga Termorretrátil de 45mm |
||
Manga Térmica Retrátil 60mm 45mm 0.03dB Acessórios para Fibra Óptica
Descrição do Produto

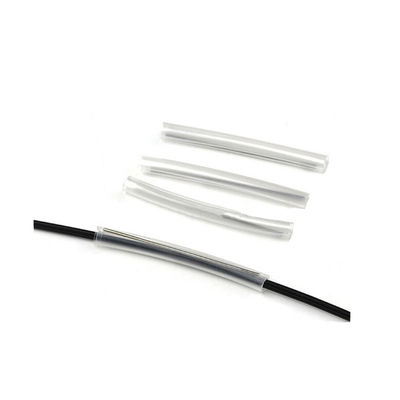

A manga retrátil é aplicada na emenda de fibra óptica para fixar e proteger a fibra óptica durante a emenda

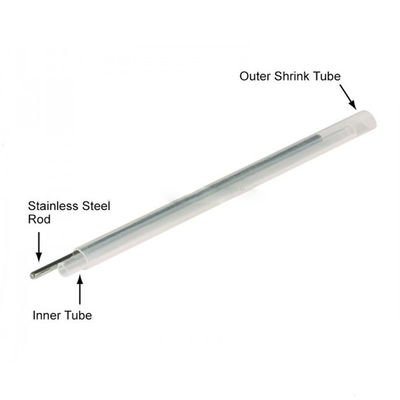

Consiste em poliolefina reticulada, tubo de fusão a quente e haste de aço inoxidável reforçada, que mantêm as propriedades de transmissão óptica da fibra óptica e aprimoram a proteção das emendas de fibra óptica. Fácil de operar na fibra óptica durante a instalação, sem danificá-la, e a manga transparente facilita a detecção da emenda antes da retração. A estrutura de vedação protege a emenda da influência da temperatura e umidade em ambientes especiais.
Característica
* Temperatura de Trabalho: -45 ~ 110 °C
* Faixa de temperatura de retração: 90 ~ 120 °C
* Cor padrão: Transparente
* Outras 12 cores disponíveis: Branco, Azul, Cinza, Amarelo, Marrom, Preto, Laranja, Rosa, Vermelho, Ciano, Verde, Roxo
|
Temperatura de Retração (°C) |
110 ~ 130 |
|
Taxa de Retração Radial (%) |
>50 |
|
Taxa de Retração Axial (%) |
<10 |
|
Propriedade de Baixa Temperatura |
Sem rachaduras a -55°C, durando 4 horas |
|
Operação Normal (°C) |
-55°C ~ + 135°C |
|
Umidade Relativa de Operação Normal |
≤95% |
|
Resistência à Perfuração (kV/mm) |
≥20 |
|
Resistência à Tração (Mpa) |
20 |
|
Perda a -40°C |
0.03dB |
|
Perda a +60°C UR95% |
0.02dB |
Dados Técnicos
|
Propriedades |
Método de Teste |
Dados Típicos |
|
Resistência à Tração (MPa) |
ASTM D 2671 |
≥18 Mpa |
|
Alongamento Último (%) |
ASTM D 2671 |
700% |
|
Densidade (g/cm2) |
ISO R1183D |
0.94g/ cm2 |
|
Resistência Dielétrica (KV/mm) |
IEC 243 |
20KV/MM |
|
Constante Dielétrica |
IEC 243 |
2.5max |
|
Mudança Longitudinal (%) |
ASTM D 2671 |
±5% |
Fibra Única (mm)
|
Modelo |
Mangas de Proteção de Emenda (Após Retração) |
Tubo de Fusão |
Haste de aço inoxidável |
|||
|
Exterior |
Comprimento |
Diâmetro Interno |
Comprimento |
Exterior |
Comprimento |
|
|
HSFP-H-60x1.5x3.0 |
3 |
61 |
1.5 |
60 |
1.5 |
55 |
|
HSFP-H-45x1.5x3.0 |
3 |
45 |
1.5 |
45 |
1.5 |
40 |
|
HSFP-H-40x1.5x3.0 |
3 |
40 |
1.5 |
40 |
1.5 |
35 |
|
HSFP-H-25x1.5x3.0 |
3 |
25 |
1.5 |
25 |
1.5 |
20 |
|
HSFP-H-61x1.2x2.6 |
2.6 |
61 |
1.5 |
61 |
1.2 |
55 |
|
HSFP-H-45x1.2x2.6 |
2.6 |
45 |
1.5 |
45 |
1.2 |
40 |
|
HSFP-H-40x1.2x2.6 |
2.6 |
40 |
1.5 |
40 |
1.2 |
35 |
|
HSFP-H-25x1.2x2.6 |
2.6 |
25 |
1.5 |
25 |
1.2 |
20 |
|
HSFP-H-61x1.0x2.4 |
2.4 |
61 |
1.5 |
61 |
1 |
55 |
|
HSFP-H-45x1.0x2.4 |
2.4 |
45 |
1.5 |
45 |
1 |
40 |
|
HSFP-H-40x1.0x2.4 |
2.4 |
40 |
1.5 |
40 |
1 |
35 |
|
HSFP-H-25x1.0x2.4 |
2.4 |
25 |
1.5 |
25 |
1 |
20 |
|
HSFP-H-40x0.8x2.2 |
2.2 |
40 |
1.5 |
40 |
0.8 |
40 |
|
HSFP-H-25x0.8x2.2 |
2.2 |
25 |
1.5 |
25 |
0.8 |
25 |
|
HSFP-H-18x0.8x2.2 |
2.2 |
18 |
1.5 |
18 |
0.8 |
18 |
|
HSFP-H-40x0.5x1.3 |
1.3 |
40 |
0.35 |
40 |
0.5 |
40 |
|
HSFP-H-25x0.5x1.3 |
1.3 |
25 |
0.35 |
25 |
0.5 |
25 |
|
HSFP-H-18x0.5x1.3 |
1.3 |
18 |
0.35 |
18 |
0.5 |
18 |
Fibra de Fita (mm)
|
Modelo |
Mangas de Proteção de Emenda (Após Retração) |
Tubo de Fusão |
Haste de Quartzo ou Cerâmica |
|||
|
Exterior |
Exterior |
Largura x Altura |
Comprimento |
Largura x Altura |
Comprimento |
|
|
HSFP-C-6core |
3.7 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-2C-6core |
4.6 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-C-12core |
4.1 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
|
HSFP-2C-12core |
5.8 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
|
HSFP-Q-6core |
3.7 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-2Q-6core |
4.6 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-Q-12core |
4.1 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
|
HSFP-2Q-12core |
5.8 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
-
