1m 2m 3m G652D 24 Core Branch SM Fc Lc Patch Cord
| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | FC LC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | Cordão de ligação Fc Lc,G652D 24 Cordão de Parche de Núcleo,G652D SM Cordão de remendo |
||
Cabo Patch Cord 1m 2m 3m G652D 24 Núcleos Branch SM Fc Lc
1. Característica
1. Alta perda de retorno
2. Baixa perda de inserção
3. Cabo patch aprovado RoHS, ISO9001
4. Jaqueta LZSH ou PVC
5. Ponteira de fibra óptica CCTC Tipo A
Cabos patch gerais
2. Aplicação
1). Salas de comunicação
2). FTTH (Fibra para a Casa)
3). LAN (Rede de Área Local)
4). FOS (sensor de fibra óptica)
5). Sistema de Comunicação por Fibra Óptica
6). Equipamentos conectados e transmitidos por fibra óptica
7). Prontidão de combate de defesa
3. Especificação
| Tipo | Padrão, Mestre |
| Estilo | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| Fibra |
Monomodo/Multimodo 50/125, 62.5/125 (Multimodo) OM2&OM1 50/125, 10G (Multimodo) OM3 |
| Cabo |
Simplex, Duplex Φ3.0mm, Φ2.0mm, Φ0.9mm PVC ou LSZH |
| Maneira de Polimento | UPC, SPC, APC (8°& 6°) |
| Perda de Inserção |
≤ 0.1dB (Para Mestre Monomodo) ≤ 0.25dB (Para Padrão Monomodo) ≤ 0.25dB (Para Multimodo) Testado por JDS RM 3750 |
|
Perda de Retorno (Monomodo) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (típico 65dB) Testado por JDS RM3750 |
| Repetibilidade | ±0.1dB |
| Temperatura de operação | -400C a 850C |
|
Requisito de Geometria ( Monomodo) |
Raio da Face Final da Ponteira 7mm ≤ R ≤ 12mm (Para APC) 10mm ≤ R ≤ 25mm (Para Padrão) Desvio do Apex ≤ 30 μm (Para Mestre) Desvio do Apex ≤ 50 μm (Para Padrão) Corte Inferior -50nm ≤ U ≤ 50nm Testado por DORC ZX-1 |
4. Especificações e Desempenhos
| Tipo de Fibra | Monomodo (Polimento APC) | Multimodo (Polimento PC/Plano) | ||
| Parâmetro | Padrão | Baixa perda | Padrão | Baixa perda |
| Perda de Inserção Máxima | <0.70 | <0.35dB | <0.70dB | <0.35dB |
| Perda de Retorno | >60dB | Nenhum | ||
| Durabilidade | 500 Acoplamentos | |||
| Temperatura de Operação | -40C a 80C | |||
| Comprimento de Onda de Teste | 1310nm | 850nm | ||
5. Lista de produtos
| Bota | Conector | Tipo de Fibra | Número do cabo | Ponteira | Conector |
|
0.9mm 2.0mm 3.0mm |
LC FC SC ST MU D4 MTRJ MPO DIN
|
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 |
Simplex Duplex Multi-fibra Fita |
PC APC UPC |
1M 2M 3M4M 5M ......... Personalizado |
(1) Garantia de Origem. Fornecedores de longo prazo mantêm a qualidade da matéria-prima estável. Todos os produtos são certificados ROHS e satisfazem a demanda de nível de qualidade de exportação.
(2) Teste de Qualidade. 1；As matérias-primas serão colocadas na linha de produção somente após passar na inspeção IQC,
2；O IPQC inspeciona a linha de produção para garantir que a produção atenda aos requisitos de qualidade.
3；O OQC testa o desempenho do produto e inspeciona a embalagem para garantir que cada produto atenda aos requisitos de qualidade do cliente
(3) Teste Óptico. Nossos produtos estão em conformidade com os padrões IEC e ITU
(4) Pelo menos 30% de teste pontual pelo Departamento de Garantia de Qualidade após a conclusão dos produtos.

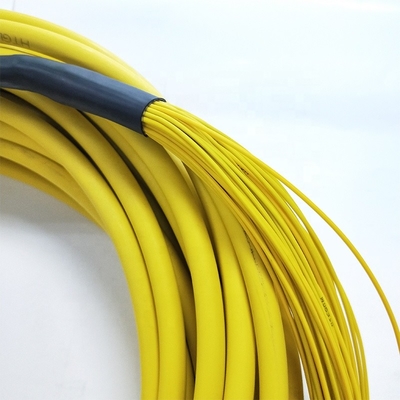

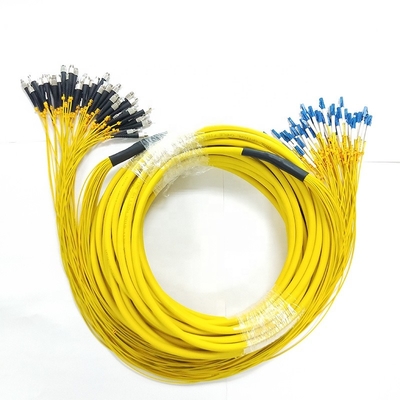

Imagem do produto:
-
